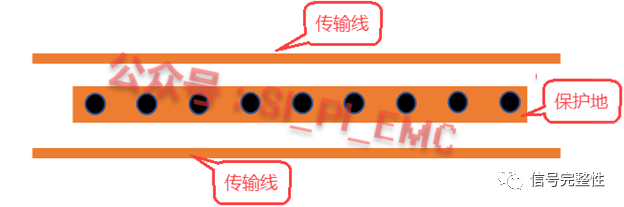

杏彩官网注册地址和测试。所以就着之前的研究写了本文。本文中有的拓扑结构看不清楚主要原因是原理图中传输线分段太多，所以截图放到文中就非常的不清晰。有机会可以再与大家进一步的探讨。前面介绍了很多串扰的内容，包括了串扰的来源和形成、串扰的类型、串扰的仿真和测试等，也介绍了一些减少串扰的方法，其中有一条减少串扰的方法就是把重要的用地网络保护起来。大家通常把这个增加的地网络叫保护线，如下图所示：
这个地网络真的就可以保护信号网络了吗？尤其是上图所示的这类地网络（没有加地过孔）。本文和大家一起来讨论下这个地网络是否真的一定需要增加。

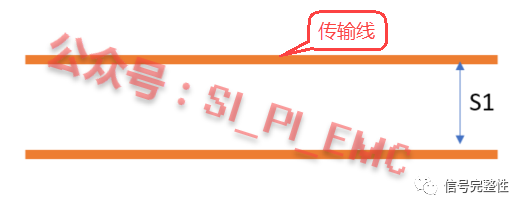

S中建立一个简单的模型，即可对其进行定性的研究。不同的结构分别可以建模如下。考虑有保护地时，一般保护地线W（线H（信号到参考层的距离），建模如下图所示：

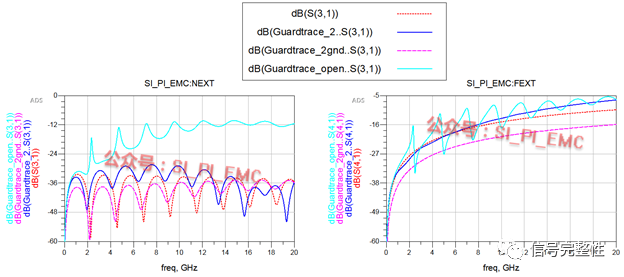

把四个仿真结果放置在一起，其结果对比如下图所示，dB(S(3,1))表示没有保护地线、dB(Guardtr
从对比结果上看，显然，当加了保护地，而没有连接到GND上时，串扰是最大的。当加了保护地，但是如果没有按照十分之一波长加地孔，串扰也会比较大，如果加了，则串扰会更好。当然，如果有足够的空间，不加保护地，其结果也相对比较好，但是会比按十分之一波长加地孔大一些。
以上的结论是在有限的实验中获得的，也是近期研究串扰的部分结论，还有部分结果，等验证板完成后再做分享，所以结论仅供参考。如果大家有兴趣，也可以自行多加分析研究。
